بالنسبة لخطوط إنتاج البسكويت الصلب التي تنتج منتجات على شكل حرف مثل بسكويت الباندا (نوع Hello Panda)، فإن القاطع الدوار هو قلب قسم التشكيل. من بين جميع المعلمات التي تؤثر على جودة النموذج، غالبًا ما يتم التقليل من عمق النقش لتجويف القالب على أسطوانة القطع. يمكن لفرق صغير يصل إلى 0.05 ملم في عمق التجويف أن يغير بشكل جذري ما إذا كان وجه الباندا سيظل حادًا ويمكن التعرف عليه ومقبولًا تجاريًا.
العلاقة الميكانيكية بين عمق التجويف وصفائح العجين

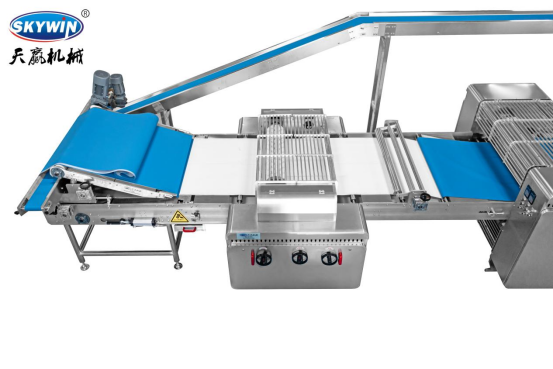

تعمل القاطعة الدوارة مع شريحة العجين التي تم تقليل سمكها إلى سمك موحد بواسطة كومة من الصفائح. تضغط الأسطوانة المحفورة على طبقة أساسية مرنة (عادة ما تكون مصنوعة من البولي يوريثين أو المطاط)، ويتم قطع الحواف المرتفعة للتجويف من خلال ورقة العجين، في حين تشكل منطقة التجويف الغائرة النموذج. يحدد عمق كل تجويف بشكل مباشر ارتفاع ملامح وجه الباندا على قطعة العجين المقطوعة.
عندما يتم تصميم عمق التجويف، على سبيل المثال، عند 1.20 مم (يتم قياسه من حافة القطع إلى أعمق نقطة في النموذج)، يتم ضغط شريحة العجين جزئيًا داخل التجويف، مما يؤدي إلى إنشاء نمط مرتفع. ومع ذلك، فإن الاختلاف بمقدار 0.05 مم فقط له عواقب كبيرة على سلوك العجين الصلب.
إذا تم تشكيل التجويف بعمق 0.05 مم (1.15 مم)، فسيتم تقليل نقش النمط. لم تعد عيون وأنف وفم الباندا تبرز من سطح البسكويت. أثناء الخبز، تخضع العجينة الصلبة لأقل قدر من الانتشار، لذلك يظل النمط الضحل ضحلًا - مما يؤدي إلى وجه الباندا 'المسطح'. تصبح التفاصيل الدقيقة، مثل حدقة العين أو منحنى الابتسامة، غير مرئية تقريبًا.
على العكس من ذلك، إذا كان التجويف أعمق بمقدار 0.05 مم (1.25 مم)، يتم دفع ورقة العجين إلى داخل التجويف. بالنسبة للعجين الصلب ذي القابلية المنخفضة للتمدد، يمنع هذا العمق الإضافي العجين من ملامسة قاع التجويف بشكل كامل، مما يترك جيوب هوائية. بعد الخبز، تتوسع جيوب الهواء هذه وتشكل بثورًا سطحية موضعية، مما يشوه محيط عين الباندا أو يتسبب في انتفاخ جسر الأنف بشكل غير متساوٍ. في الحالات الشديدة، تلتصق قطعة العجين داخل التجويف العميق، مما يؤدي إلى عدم اكتمال التحرير وتمزق الحواف.
تم تحديد سلامة النموذج: من العجين إلى البسكويت المخبوز
تشير سلامة النموذج إلى الاستنساخ الدقيق للتصميم المحفور بعد الخبز. بالنسبة لبسكويت الباندا، يتضمن ذلك حدودًا دائرية للعين وحدقة في المنتصف وجسرًا مميزًا للأنف ومنحنى للفم. يؤثر انحراف العمق بمقدار 0.05 مم على السلامة بثلاث طرق قابلة للقياس:
1. فقدان تعريف الحافة. في التجويف المحفور بشكل صحيح (العمق ضمن ± 0.02 مم من التصميم)، يكون الانتقال بين قاعدة البسكويت والنمط البارز حادًا. ينتج التجويف الضحل بمقدار 0.05 مم نمطًا بحواف مستديرة. نظرًا لأن العجين الصلب لا يتدفق مثل العجين الناعم، فإن الحواف الدائرية تبقى على قيد الحياة أثناء الخبز وتجعل عيون الباندا تبدو 'مغلقة' أو مغسولة.
2. القطع والإفراج غير المتماثل. عندما يختلف عمق التجويف عبر عرض الأسطوانة بسبب تآكل الأداة أو النقش غير المتناسق، يتم قطع بعض المقاطع بشكل نظيف بينما يقوم البعض الآخر بتمزيق العجين (سطحي جدًا) أو يلتصق بالتجويف (عميق جدًا). غالبًا ما يلاحظ المشغلون أن كل قطعة بسكويت باندا خامسة بها عين يسرى مفقودة - وهي علامة واضحة على اختلاف العمق الذي يتجاوز 0.05 ملم داخل نفس الأسطوانة.
3. انحراف ما بعد الخبز بالقرب من الخطوط الدقيقة. تخلق التجاويف العميقة (العمق الزائد بمقدار 0.05 مم) اختلافات موضعية في السمك. يبلغ سمك شريحة العجين عادة 2-3 مم قبل التقطيع. يؤدي التجويف الذي يبلغ عمقه 0.05 مم إلى دفع المزيد من العجين إلى منطقة النمط، مما يؤدي إلى زيادة سمك أنف الباندا أو حواجبه بمقدار 0.1-0.15 مم. تنكمش العجينة الصلبة بشكل متباين الخواص أثناء الخبز، ويولد هذا السمك غير المتساوي إجهادًا داخليًا، مما يؤدي غالبًا إلى حدوث شقوق شعرية عند التقاطع بين الأنف والجبهة.
مصادر تباين العمق 0.05 مم
في بيئة الإنتاج، كيف يختلف تجويف القاطع الدوار بمقدار 0.05 مم فقط؟ تشمل المصادر الشائعة ما يلي:
تآكل أدوات النقش باستخدام الحاسب الآلي: بعد معالجة مئات التجاويف، تفقد أداة القطع ذات الطرف الكروي أو القاطعة على شكل حرف V ما يتراوح بين 0.02 إلى 0.03 مم من القطر. إذا لم يتم اتباع الفواصل الزمنية لاستبدال الأداة بشكل صارم، فسيصل تباين العمق التراكمي إلى 0.05 مم.
إعادة طحن أو تلميع سطح الأسطوانة: في كل مرة يتم فيها إعادة طحن القاطع الدوار لإزالة الشقوق أو التآكل، يتم تقليل ارتفاع حافة القطع بالكامل. يتغير أيضًا عمق التجويف بالنسبة لحافة القطع. بعد مرتين أو ثلاث عمليات إعادة طحن، يتجاوز فقدان عمق التجويف الفعال 0.05 مم.
اختلاف سمك غلاف النيكل في الأكمام المشكلة كهربائيًا: بالنسبة للأكمام القاطعة القابلة للفصل، فإن اختلافات سمك الطلاء الموضعي البالغة 0.05 مم تترجم مباشرة إلى اختلافات في عمق التجويف.
انحراف صلابة ركيزة الأساس: على الرغم من عدم حدوث تغيير في عمق التجويف، إلا أن ركيزة الأساس الأكثر ليونة (على سبيل المثال، Shore A 65 بدلاً من 80) تسمح باختراق أعمق لرقاقة العجين في التجويف، مما يحاكي تجويفًا أعمق بمقدار 0.05 مم. قد يؤدي ذلك إلى الالتصاق حتى مع عمق النقش الصحيح.
تدابير الرقابة العملية لخطوط الإنتاج المخصصة للتصدير
للحفاظ على سلامة نمط وجه الباندا تحت 0.05 مم، يجب على موردي آلات البسكويت ومديري الإنتاج تنفيذ ما يلي:
التأهيل المسبق للنقش باستخدام التنميط البصري ثلاثي الأبعاد لكل تجويف. بالنسبة لأسطوانة القطع التي تحتوي على 500-1000 تجويف، فإن أخذ عينات من كل 50 تجويفًا يضمن عدم تجاوز أي انحراف في العمق ±0.02 مم.
مطابقة عمق التجويف مع سمك ورقة العجين. بالنسبة للعجين الصلب، يجب أن يساوي عمق التجويف 35-45% من سمك ورقة العجين. إذا كان سمك الورقة 2.4 ملم، فإن عمق التجويف المثالي هو 0.84-1.08 ملم. ويمثل الانحراف بمقدار 0.05 ملم ما بين 5 إلى 6% من هذا النطاق، وهو ما يكفي لتحويل المنتج من الدرجة الممتازة إلى الرفض.
مواصفات صلابة السرير. حدد غطاء قاعدة من مادة البولي يوريثين بصلابة Shore A تبلغ 80 ± 3. تقلل طبقة القاعدة الأكثر صلابة من الاختراق الزائد، مما يجعل الخط أكثر تحملاً لتغيرات العمق البسيطة (+0.05 مم). قم بتضمين جدول استبدال غطاء السرير كل 2000 ساعة تشغيل.
تدقيق تجويف منتظم. كل 500 ساعة تشغيل، قم بقياس خمسة تجاويف تمثيلية باستخدام ميكرومتر العمق مع طرف مدبب. إذا تغير متوسط العمق بأكثر من 0.03 مم عن الرسم الأصلي، فيجب وضع علامة على الأسطوانة إما للاستبدال أو إعادة النقش.
قطع المحاكمة مع عينات التسامح. قبل شحن قاطعة دوارة جديدة إلى العميل، قم بتشغيل مجموعة من العجين الصلب في ثلاثة ظروف لعمق التجويف: الاسمي، -0.05 مم، و+0.05 مم. أرسل العينات المخبوزة مع الماكينة حتى يتمكن فريق الجودة التابع للمشتري من التأكد بصريًا من نافذة العمق المسموح بها.
خاتمة
عمق النقش بالقاطع الدوار ليس دقة 'من اللطيف الحصول عليها'؛ إنه محدد أساسي لسلامة نمط البسكويت الصلب. الفرق البالغ 0.05 ملم - وهو أقل من سمك شعرة الإنسان - يميز وجه الباندا المبتسم الهش عن الوجه المشوه الذي لا يمكن التعرف عليه بعد الخبز.
